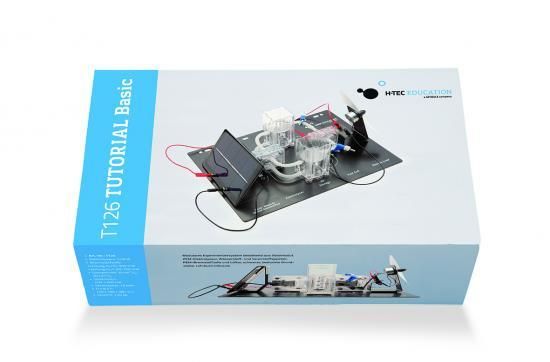

【T126】燃料電池実験キット チュートリアルベーシック

燃料電池の特性を学習するために設計された実験キットです。

キットは太陽電池、電気分解セル、水素及び酸素貯蔵タンク、燃料電池セル、電気ファンで構成されており、配置

図が描かれたスチールプレート上に配置(マグネット式)して実験を行います。

別売のLEDライト(A149)や電源(A145)を利用して蒸留水を電気分解し、貯蔵された水素と酸素が燃料電池で電気を生み出し、電動ファンを回転させます。

運転には、キットの他に別売りのLEDライト(A149)や電源(A145)、蒸留水が必要となります。

(英語版取扱説明書付属)

また、燃料電池セル(F101)や水電気分解セル(E103)は劣化等によって出力が低下します。セルは「燃料電池セルとスタック」「水電気分解装置」より単体で購入することもできます。



【別売りオプション】

電源(A145)、LEDライト(A149)は、「燃料電池 補助部品」サイトでご購入ください。



【T126仕様】

寸法:140H×450W×380Dmm

質量:1.25Kg

許容操作圧力:0 - 20 mbar



太陽電池(A113)

有効面積:約60cm2

開放電圧:約2 V DC

動作電流:約350mA



水電気分解セル(E103)

水電気分解セル数:1

電極触媒面積  :3.6 cm2

操作媒体:蒸留水、σ < 2 μS/cm

許容動作電圧:0 - 2 V DC

許容動作電流:0 - 1.5 A

H2ガス定格発生量:約 5 mL/min

O2ガス定格発生量:約 2.5 mL/min



ガスタンク(A103)

H2側H2O容量:約40 mL

O2側H2O容量:約40 mL

H2ガス貯蓄容量:約30 mL

O2ガス貯蓄容量:約30 mL



燃料電池セル(F101)

燃料電池セル数:1

電極触媒面積:3.6 cm2

定格出力:約 500mW

許容電圧:0.45 - 0.96 VDC

許容圧力:0 - 20 mbar



ファン(A105)

許容動作電圧:0.18 - 6 VDC

作動電流:10 mA

定格消費電力:約 10mW

型番 T126
販売価格 71,500円(税込)
在庫数 残り2個です
購入数
